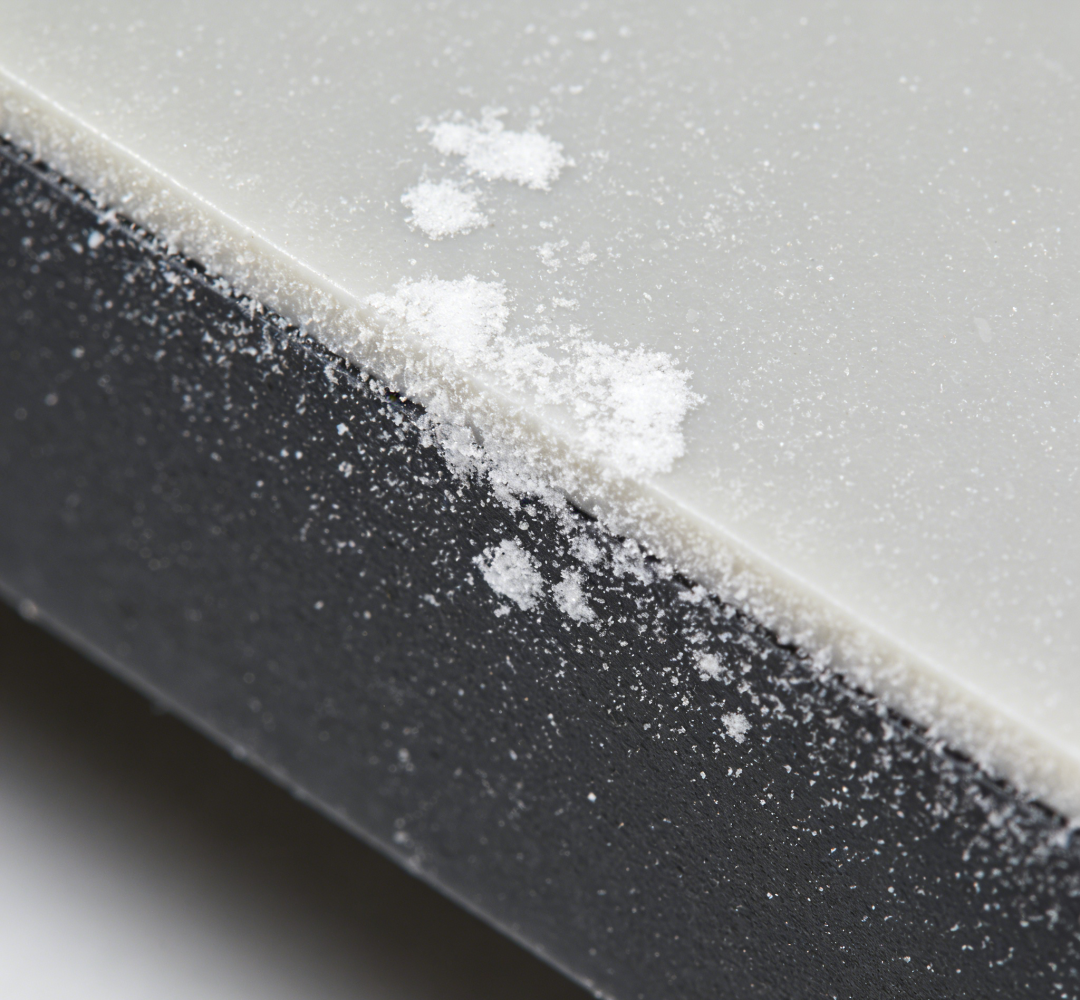

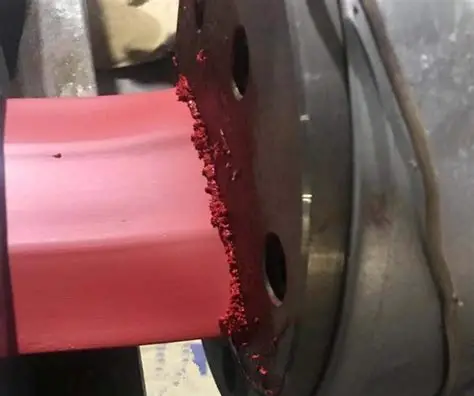

硬 PVC 生产中，口模唇口堆积粉末、产品表面现 “小白点” 的问题，90% 与稳定剂密切相关。看似小问题，却会导致停工、废料，今天就讲透稳定剂为何引发析出、危害及解决办法。 一、稳定剂为啥让硬 PVC 析出粉末？ 硬 PVC 高温加工（如挤出管材）易分解出氯化氢（HCl），需添加金属皂盐类稳定剂（钙锌、铅盐、钡镉锌型）中和 HCl。但用得不对，稳定剂会变成 “析出元凶”： 1.核心原因：反应过度生 “多余产物” 稳定剂中金属离子（如 Ca²+、Zn²+、Pb²+）与 HCl 反应生成金属氯化物（氯化钙、氯化锌等）。这类无机物在 PVC 熔体中溶解度有限，若反应过度（稳定剂过量或加工温过高），会超出溶解度析出，冷却后形成粉末堆积在口模。 2.易忽略点：用量与配伍错了 “稳定剂越多越安全” 是误区：过量稳定剂无法分散，会直接析出；若与填充剂、加工助剂相容性差，也会被 “挤出” 熔体形成粉末。   二、粉末析出的 3 大危害 1.外观报废，成品率骤降 粉末粘在产品表面形成 “小白点”，建筑型材、家电配件等对外观敏感的...

PVC 制品在后续加工或储存过程中，常出现莫名的黄变、脆化问题。不少从业者都会遇到这样的困惑：钙锌稳定剂为何总在使用中后期 “失效”？其实，这一现象的核心原因，往往是困扰行业多年的 “锌烧” 问题。   一、“锌烧” 现象的成因 PVC 加工受热时，锌皂作为钙锌稳定剂的核心成分，能快速捕捉 PVC 分子链释放的氯化氢（HCl），为制品提供优良的初期稳定性。 但问题的关键在于反应生成的副产物 —— 氯化锌（ZnCl₂）。ZnCl₂属于典型的路易斯酸，具备极强的催化活性，会显著加速 PVC 分子链的断裂的同时，还会促使 HCl 进一步释放，形成 “降解 - 催化 - 更严重降解” 的恶性循环。 随着加工过程推进，ZnCl₂会持续积累，其催化作用呈指数级增强，最终导致 PVC 材料在加工或储存中后期出现突发性变黑、降解，表现为外观黄变、泛红，力学性能下降（如脆化）。 简言之，“锌烧” 的本质是：锌皂完成初期稳定作用后，其生成的副产物 ZnCl₂反而成为加速 PVC 降解的 “催化剂”。   二、抑制 ZnCl₂催...

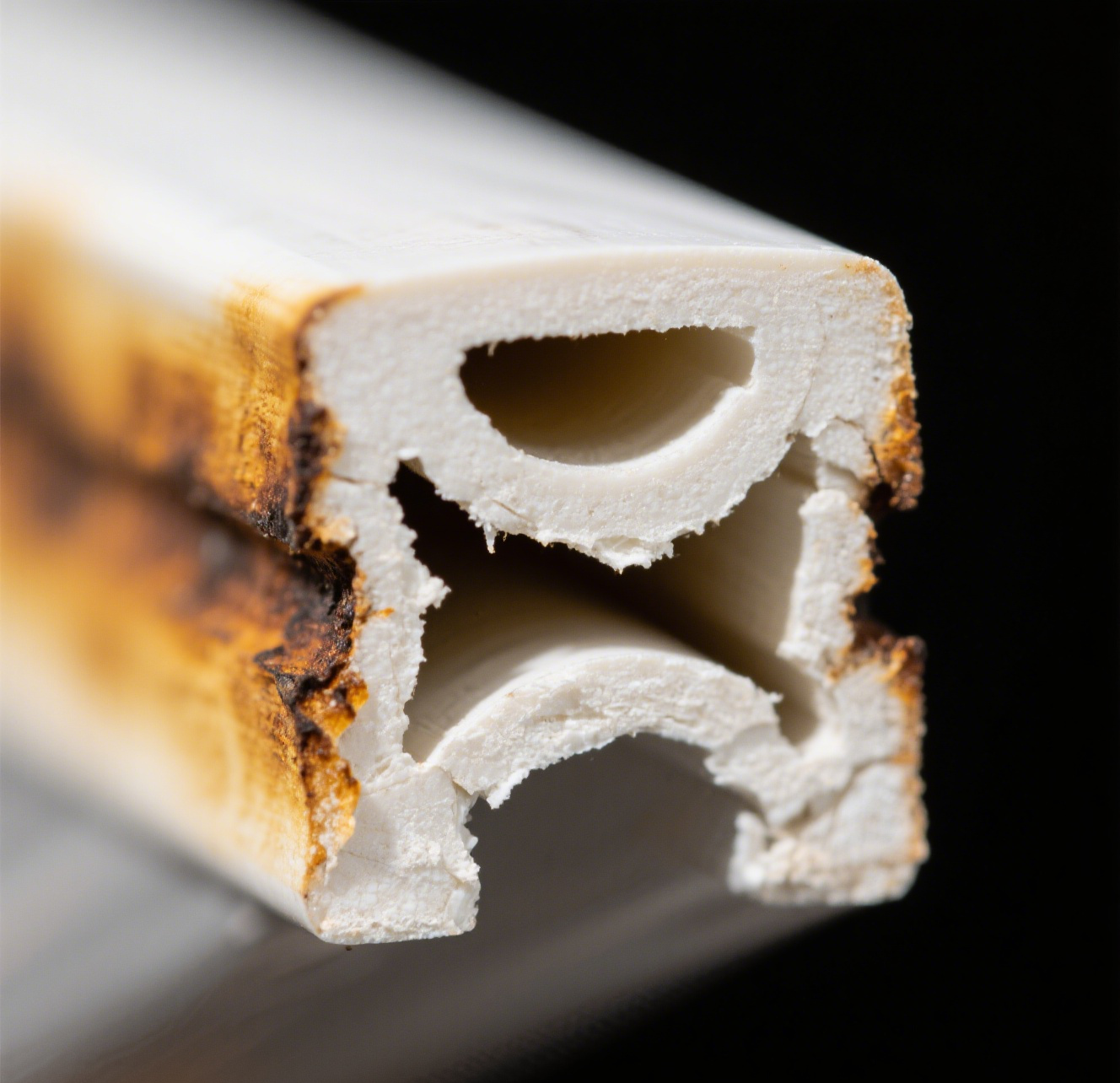

    PVC 封边条挤出（160-200℃）靠热稳定剂防降解，但 5 大问题让厂家亏、消费者骂，精准解法如下：     1.热稳不足：封边条发黄焦料，机台停转！     （1）厂家痛：料冒焦粒气泡，模头堵 4 小时，一批料报废；     （2）消费者嫌：封边条一折就断，发黄有杂质。 解：选钙锌 / 钡锌复合稳定剂，按树脂、填充剂含量控添加量，调螺杆转速降模头高温。            2.迁移性强：喷霜粘不住，返工亏哭！ （1）厂家愁：1-3 个月封边条冒白粉 / 油，粘板材易掉； （2）消费者怨：橱柜封边条脱落，有安全隐患。 解：换高分子量钙锌稳定剂 + 0.5 份 ESO，做预分散母粒再挤出，冷却时间延至 20 秒。       3.相容性差：封边条易断，外观差！ （1）厂家亏：表面有麻点，受撞就断，用久分层； （2）消费者骂：不耐用，花钱买次品。 解：选 SP 值 9.0-9.8 的...

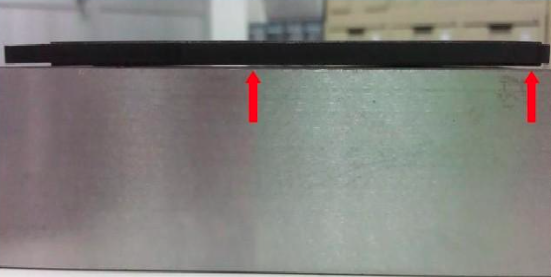

“为什么别人家的PVC发泡板又轻又韧，我的却开裂、焦料、软塌塌？ 明明照着配方做，结果却差了十万八千里…… 其实，80%的厂家都踩过用错热稳定剂的这3个‘想当然’的坑！ 今天一篇说透，帮你省下试错成本，直接抄作业！” ��热稳失效 = 生产线瘫痪！ ❌错误操作： 用错热稳定剂，PVC 发泡板加工时秒变 “焦糊砖”，螺杆粘料停机清理要 4 小时，一批料直接报废，单日损失超 5 万。 消费者买到的板有刺鼻异味，掰开会看到黑炭状杂质 —— 这是厂家最怕的品控事故。 ✅解决方案： · 按加工温度选类型，170℃以上用更耐温的复合热稳定剂，低温发泡选钙锌体系，开机前必须做 10 分钟小试。 ��发泡崩溃 = 材料作废！ ❌错误操作： 错误热稳定剂导致泡孔不均匀，密度忽高忽低，裁切时易开裂。消费者用这种板做柜体，3 个月就因承重不足变形。   ✅解决方案： 采用钡锌复合稳定剂，严格控制添加量在 2 - 3phr，配合 0.5phr 润滑剂抑制泡孔破裂。 ��耐候性归零 = 口碑崩塌！ ❌错误操作： 误用低耐候稳定剂，板材在...

从越南到菲律宾，中国PVC出口商正遭遇“降维打击”，一场由成本优势与技术升级引发的产业链重构已悄然开始 Reliance新建产能及优势：印度Jamnagar工厂2024年Q2投产，年产能300万吨（占东南亚总需求25%）。 此外价格方便面，印度FOB报价较中国低$50-80/吨，较东南亚本土低$30/吨。在物流运输方面，印度至印尼海运费比中国至印尼低$15/吨（受益于波斯湾-马六甲双向航线）。 价格战的导火索：Reliance的“垂直整合”杀招 一、价格战的导火索：Reliance的“垂直整合”杀招 1. 原料成本碾压 依托自有油田（KG-D6气田）的乙烷供应，乙烯成本较中国煤制烯烃低40% 自备电厂电价$0.03/kWh（中国PVC企业平均$0.08/kWh） 2. 技术降维打击 采用BP最新悬浮工艺，单线产能达60万吨/年（中国主流为30万吨） 产品灰分控制在0.02%以下（中国国标为0.08%） 二、东南亚市场的连锁反应 ▶ 越南： 2024年1-5月中国PVC进口占比从72%骤降至58% 印度货源凭借“15天账期+免费技术指导”抢占管材级市场 ▶ 印尼： Reliance与本土巨头Chandr...

在PVC制品行业，热稳定剂虽不起眼，却是决定产品最终品质与市场的关键。质量差异带来的影响，从生产到市场，环环相扣。 一、加工环节：效率与损耗的平衡 劣质的热稳定剂是“隐形杀手”，PVC厂家的“噩梦”：热稳定性不足导致 PVC 高温分解，产生瑕疵并造成设备频繁堵料，废品率可达 30% 以上，维护成本增加 20%-50%，让企业陷入 “生产越多、亏损越多” 的困境。 然而，高效的热稳定能精准调控反应，加工温度窗口宽，塑化均匀，生产流畅，设备损耗降低，效率提升、次品率下降。德衍热稳定剂能拓宽加工温度窗口 20-30℃，实现 8 小时无停机作业，废品率大幅下降，综合成本降低 15%-20%。 二、性能：耐用与脆弱的“分界线” 劣质的热稳定剂让PVC制品成“定时炸弹”。户外暴晒易粉化、变色，抗冲击强度降 40% 以上，管道易开裂、板材易变形，售后投诉增 3-5 倍。 德衍的复合热稳定剂则赋予制品 “超长待机” 的能力，极端环境下仍保持稳定，使用寿命延长，客户返单率超 90% 。 三、环保与成本：长期与短视的“博弈” 劣质稳...

当消费者满心欢喜购入一双潮流运动鞋，却在穿了几次后发现鞋底悄然泛黄，颜值大打折扣，这种体验想必糟糕透顶。而对鞋材厂商来说，PVC 发泡鞋底发黄更是如鲠在喉的难题。在炎炎夏日，泛黄、色差等问题不仅影响产品外观，更直接冲击销量，成为厂商们迫切想要攻克的 “心头刺”。经市场深入研究，从原料、工艺、环境三大关键维度剖析发黄根源，专业的热稳定剂，为解决这一难题带来了希望。 一、原料 "暗雷"：增塑剂 “乱跑”，稳定剂 “掉链子” PVC 鞋底为追求柔软舒适，常大量使用氯化石蜡、白油等增塑剂。但这些液体成分与 PVC 相容性差，高温下易析出，在鞋底表面形成黄色油渍，夏季次品率甚至高达 15%。 传统铅盐稳定剂遇硫会生成黑色硫化铅，导致鞋底发黄；劣质稳定剂或用量不足，还会使 PVC 热分解产生共轭双键，洁白鞋底变黄。 解决办法： 改用高相容性聚酯增塑剂，搭配高目数钙粉，锁住油脂，降低析出风险。 选用耐硫性强、更环保的 PVC 鞋材专用钙锌稳定剂，适当增加用量或添加水滑石辅助稳定。 二、工艺 "陷阱"：温度失控...

一、PVC热稳定剂机理 纯PVC树脂对热极为敏感，当加热温度达到90℃以上时，就会发生轻微的热分解；当温度达到120℃后，即发生明显的热分解反应，使PVC树脂颜色逐渐加深，PVC的热降解机理十分复杂，但PVC的热分解反应的实质是由于脱HCl反应引起的一系列反应，最后导致大分子链断裂。虽然PVC的热分解机理还不十分成熟，但防止PVC热分解的热稳定机理则比较成熟，它是通过如下几个方面来实现热稳定目的的。 1）捕捉PVC热分解产生的HCl，从而防止HCl的催化降解作用。 2）置换活泼的烯丙基氯原子。 3）与自由基反应，中止自由基的传递。 4）与共轭双键加成作用，抑制共轭链的增长。 5）分解氢过氧化物，减少自由基的数量。 6）钝化有催化脱HCl作用的金属离子。 同一种稳定剂可按几种不同的机理实现热稳定目的。配方设计时，通常将不同种类或同一种类的几种稳定剂并用，产生协同、加合或互补效果。因单一成分的热稳定剂难以满足热稳定性和综合性能要求，复合型（液体、膏状、片状）热稳定剂的开发应用得到迅速发展。 二、...
